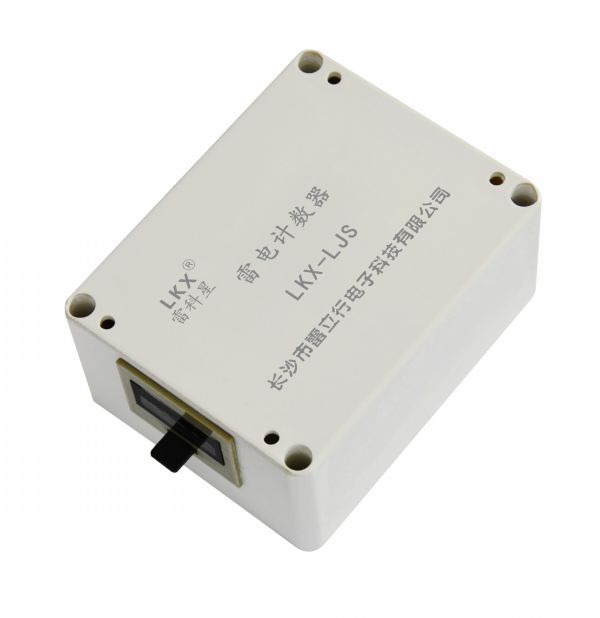

雷电计数器

■产品用途

该产品用于防雷产品的雷电计数，准确记录雷击次数。

■产品特点

● 高准确率计数。

● 接线简易，安装方便，实用性强。

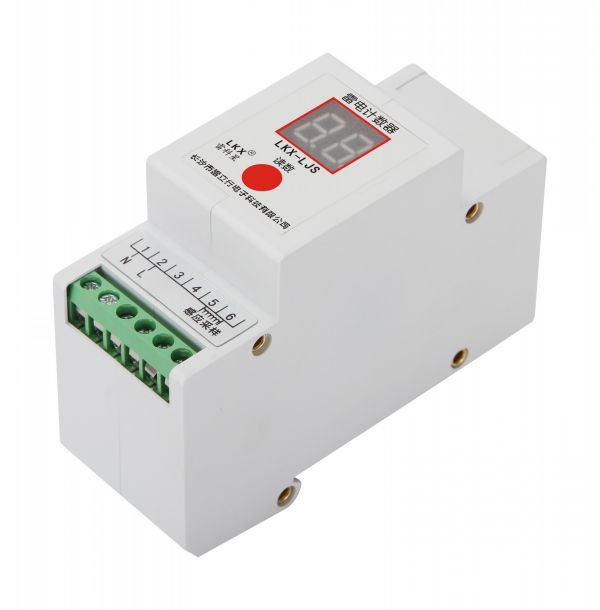

● 数码管/四位数码管：35mm导轨式安装；

机械式、无源：无需外加电源；

液晶屏、有电池：液晶屏显示，方便查询雷击信息。

■技术参数

■安装说明

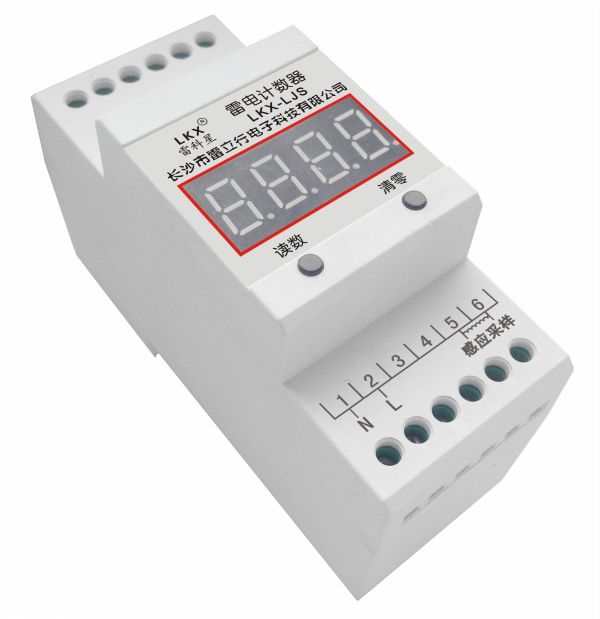

1、数码管/四位数码管：

● 安装前必须切断电源，严禁带电操作。

● 采用35mm导轨式安装。

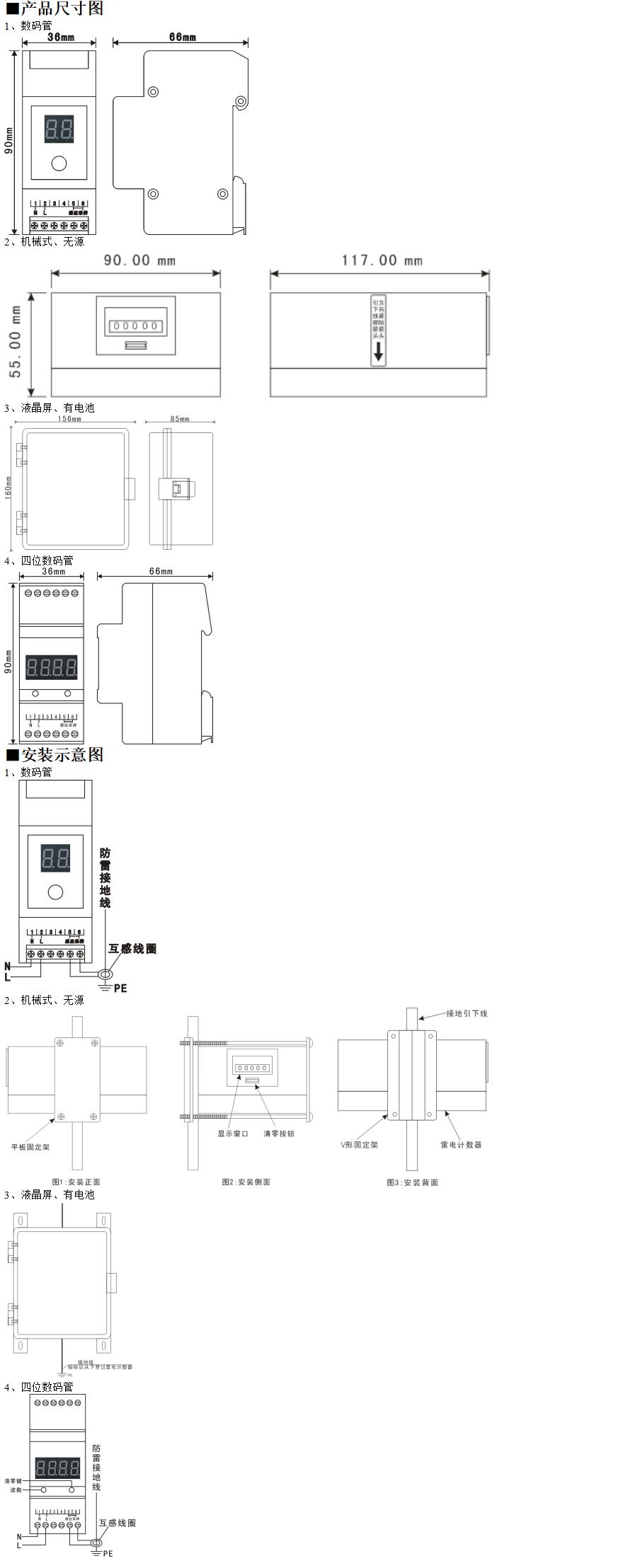

● 安装时请根据安装示意图所示连接，其中N(1)为零线，L(2)为相线，PE为地线，感应采样（5,6脚）接互感线圈的两引出线（可任意连接），地线穿过传感线圈后接入地网，切勿错接。

● 睡眠状态下按计数器的“读数”按钮，窗口即显示雷击次数。20秒不操作，计数器即自动进入睡眠状态。

● 雷电计数器的计数范围为0-99（四位数码管雷电计数器的计数范围为0-9999），其计数最小动作电流为1kA。

● 非专业人员请勿拆卸。

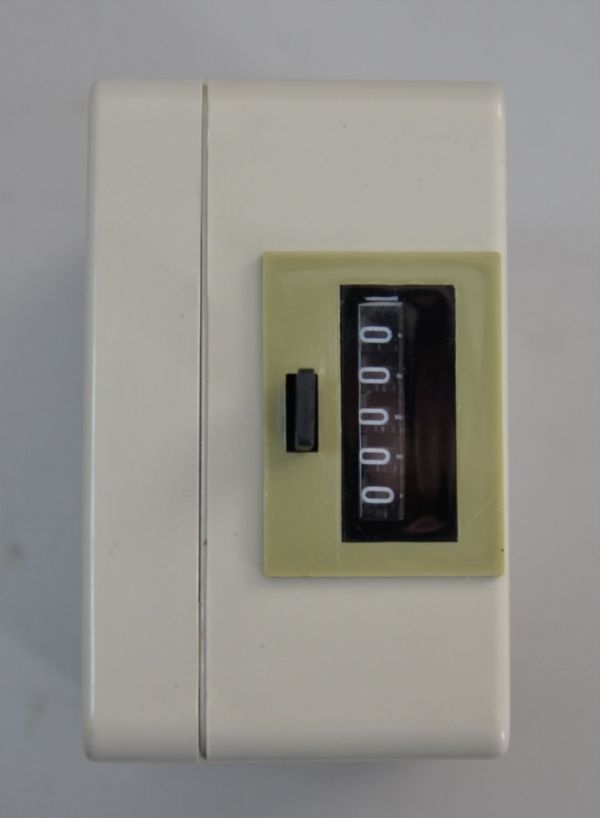

2、机械式、无源：

● 用长螺丝、两固定架将接地引下线套在中间。

● 将雷电计数器（有箭头标签的一面朝接地引下线）插入固定架。

● 确定好合适位置后拧紧螺丝。

● 安装完成后，确保雷电计数器紧贴在接地引下线上，且引下线紧贴在雷电计数器箭头标签的中央位置。

● 安装完成后，对雷电计数器进行清零操作，使雷电计数器的显示值显示为“00000”且数字显示在同一直线上。清零方法：对清零按钮（如安装示意图所示）按压即可使计数值置零（显示“00000”）。

● 非专业人员请勿拆卸。

3、液晶屏、有电池

● 安装时可分别将配件中的四个固定板固定在雷电计数器背面，并通过固定板将其固定在墙体上。

● 安装时请根据安装示意图所示连接，请确保接地线从雷电计数器背面中央（即雷电计数器背面的标识处）穿过雷电计数器。安装完成后，确保雷电计数器紧贴在接地线上，且接地线紧贴雷电计数器箭头标签。

● 在睡眠状态下按任意按钮，窗口即显示雷击次数和当前日历时间（此时为待机状态）。待机状态下按“查询”按钮，进入雷击时间查询状态；待机状态下长按(按下时间超过1秒)“设置”按扭，进入日历时间设置。

● 在进入时间设置或查询状态时，20秒不操作即可自动返回待机状态，进入待机状态16秒不操作即可自动进入睡眠状态。

● 非专业人员请勿拆卸。
