  • B级+C级组合型防雷器 单相 220V
  • B级+C级组合型防雷器  三相 380V
  • B级+C级组合型防雷器 单相 220V
  • B级+C级组合型防雷器  三相 380V

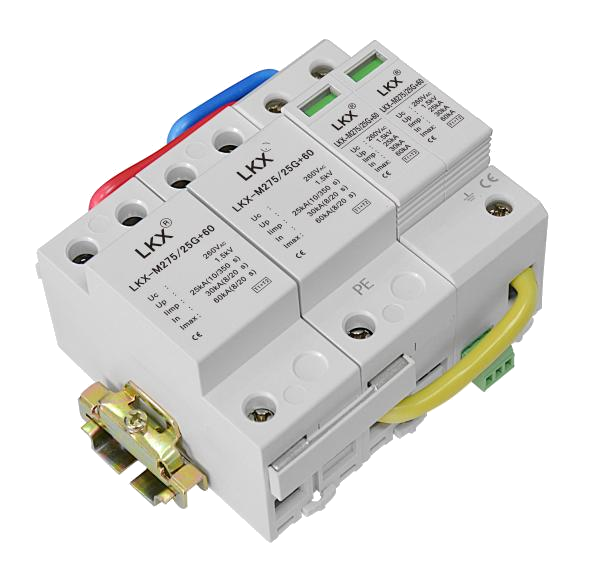

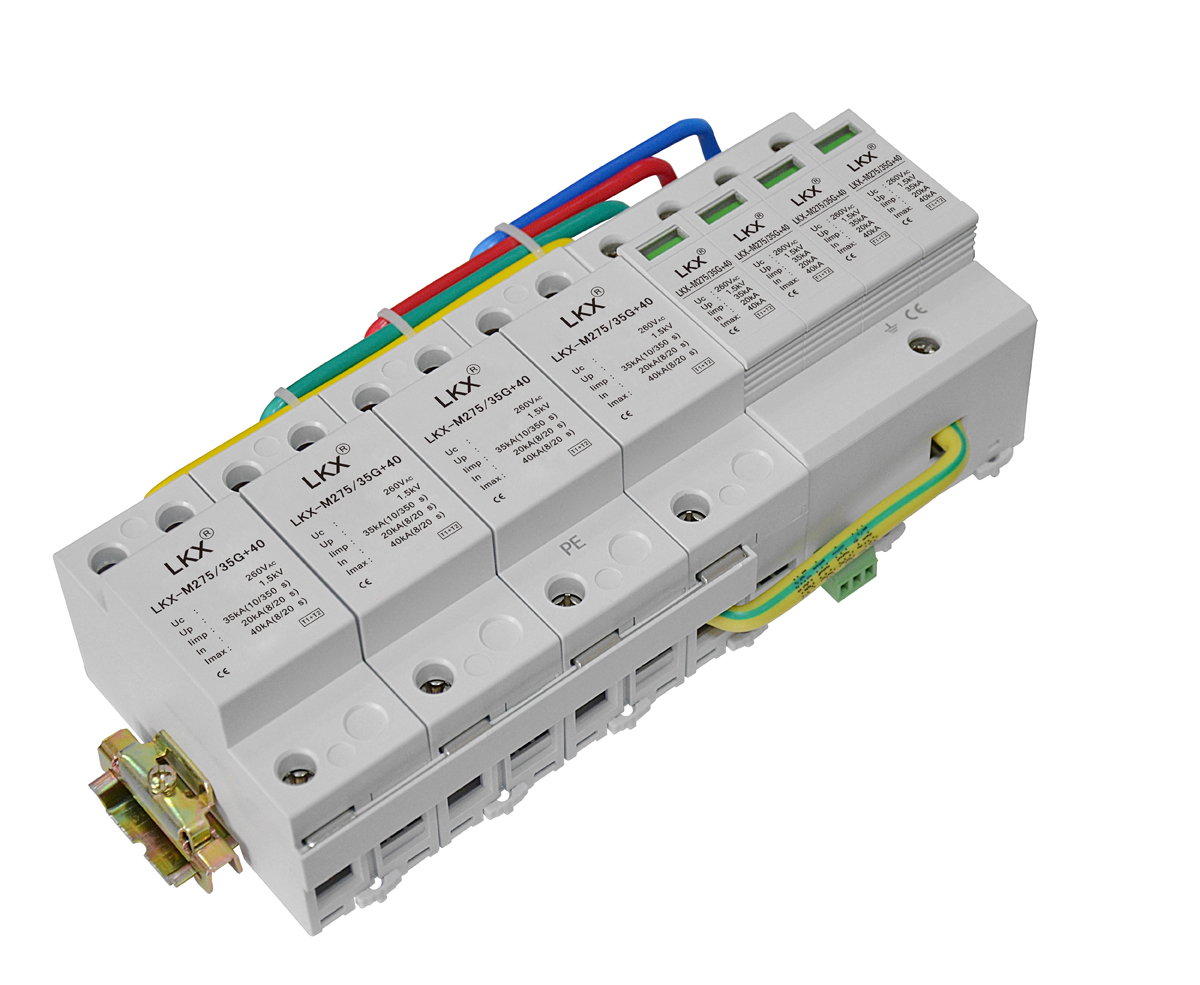

B级+C级组合型防雷器 单相 220V 三相 380V

  • 此B级+C级组合型防雷器适用于重要场所的总电源防雷保护且适用于要求有低限制电压的电源系统防雷保护。该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统,如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。
立即咨询
全国热线400-876-1400

详情介绍


产品用途 400-876-1400

宝典资料大全

 此电源防雷模块适用于重要场所的总电源防雷保护且适用于要求有低限制电压的电源系统防雷保护。该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统,如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。



产品特点


● 选用优质压敏电阻,性能稳定可靠。

● 适用于不同电网制式,保护更全面。

● 高雷电放电能力,ns级响应速度。

● 内置过热断路装置。

● 失效检测指示。

● 遥信报警接口。

35mm 导轨安装,标准模块化设计。

● 节能、环保,安装简单、方便,无须特殊维护。


技术参数



名称

型号LKX

规格

冲击放

电电流Iimp(kA,

10/350μs)

标称放

电电流

In(kA,

8/20μs)

最大放

电电流

Imax(kA,

8/20μs)

电压保

护水平

Up(kV)

额定工

作电压

Un(VAC)

最大持

续工作

电压

Uc(VAC)

响应

时间

tA(ns)

工作

温度

(℃)

电源防雷模块

 M275/25G+40

B+C

25

20

40

1.5

220

260

≤100

-40~

+85

M275/25G+60

25

30

60

M275/35G+40

35

20

40

M275/35G+60

35

30

60




安装说明

● 安装前必须切断电源,严禁带电操作。

● 建议在防雷模块前端串联熔断器或自动断路器。

● 安装时请根据安装示意图所示连接,其中L1L2L3为相线,N为零线,PE为地线,切勿错接。安装完成后,合上自动断路器(熔断器)开关,检查工作状态是否正常。

● 安装完毕后(18mm的模块应将模块插到位),检查防雷模块是否正常工作。

● 防雷模块在使用期间,应定期检测并查看故障显示窗口状态
,当故障显示窗呈红色(或带遥信的产品遥信端子输出报警信号)时,表示防雷模块发生故障,应及时维修或更换。

● 防雷模块工作正常时,模块遥信端子1NC)和2COM)之间常闭,2COM)和3NO)之间常开。

● 防雷模块工作故障时,模块遥信端子1NC)和2COM)之间常开,2COM)和3NO)之间常闭。

● 并联式电源防雷模块应并联安装(也可采用凯文接线方式)。连接线要求牢固可靠,且要求短、粗、直。

● 非专业人员请勿拆卸。

安装示意图

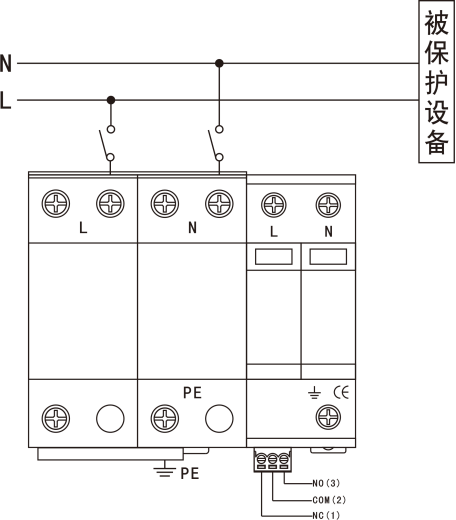

1、单相组合


2、三相组合
