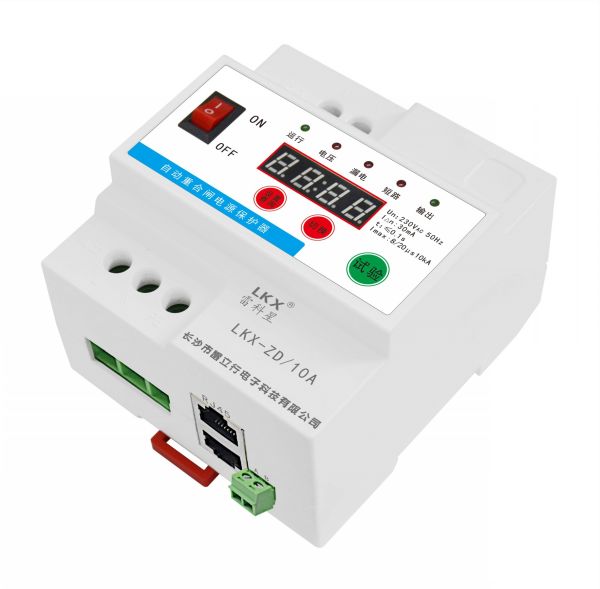

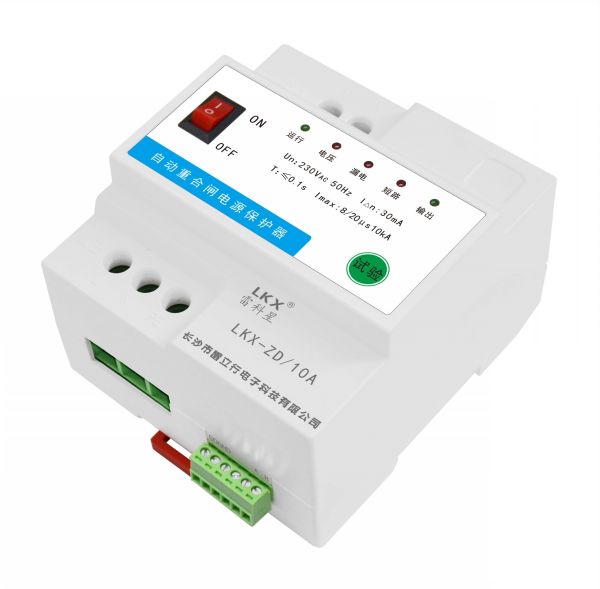

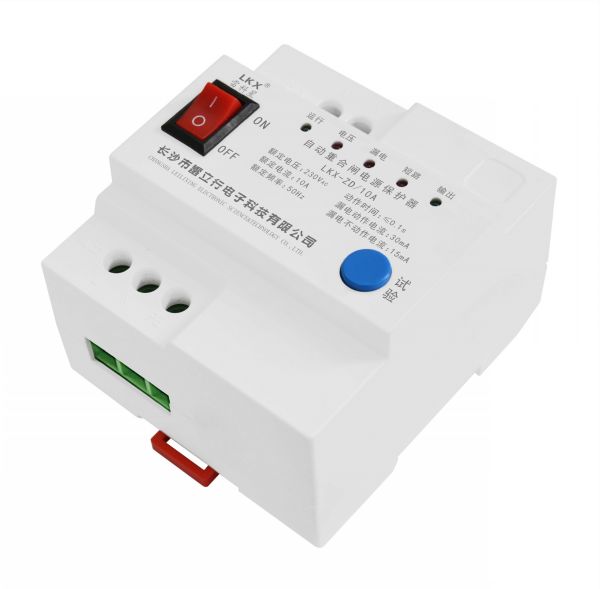

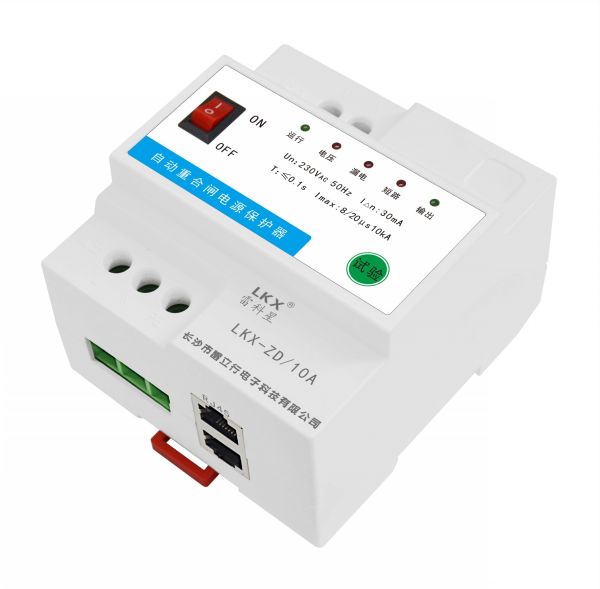

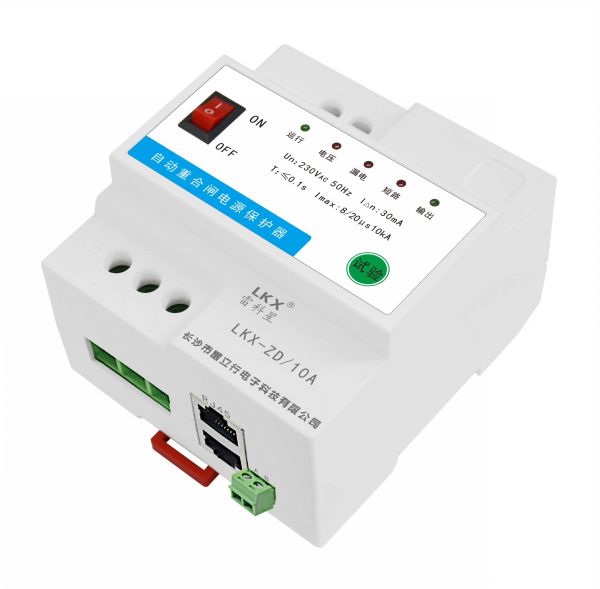

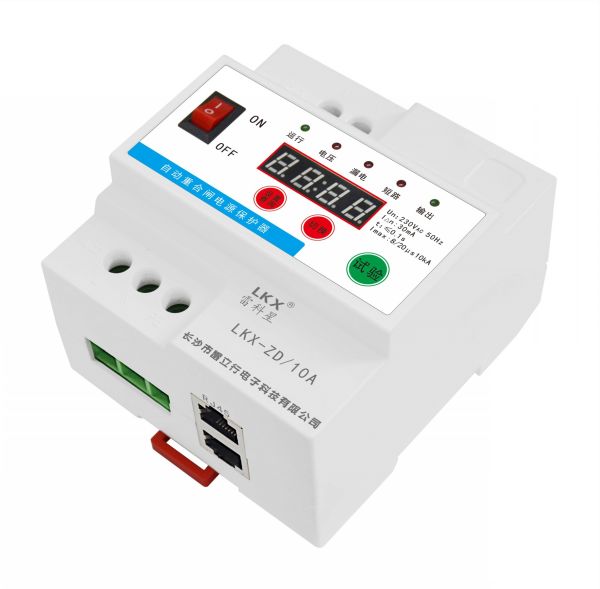

自动重合闸电源保护器(单相LKX-ZD)
■产品用途
本产品适用于交流50Hz或60Hz,额定电压220V或230V,可以根据需要选择不同型号的产品。当用电设备发生短路、过载、漏电、电压异常、人畜发生触电时,能自动快速断开电源,故障消除后自动重合闸恢复供电,无需人工合闸,保证用电设备正常供电使用。本产品主要适用于平安城市视频监控、光伏并网、无人值守简易机房、通讯基站、直放站、卫星地面接收站、微波转发站、户外一体化机柜、综合接入、专用设备机箱、气象遥测站、光端机以及交换机柜等重要室外和无人值守设备中。
■产品特点
● 漏电保护:当线路发生超过规定漏电动作电流(30mA)时,保护器跳闸保护。
● 短路保护:当供电电流大于或等于3倍额定电流,保护器在0.1秒内保护动作,保护器跳闸保护。
● 过流保护:当供电电流大于或等于1.15倍额定电流并持续2秒钟以上,保护器跳闸保护。
● 过压保护:当输入端电压大于275V或设定值时,保护器跳闸保护。
● 欠压保护:当输入端电压小于130V或设定值时,保护器跳闸保护。
● 断电时自动断开:线路断电时自动断开,重新来电后检测到供电正常则自动合闸通电。
● 零火线接反保护:零火线接反时,本保护器不合闸或自动断开(本功能需要接地线才能使用)。可以保护当零火线接反时外壳漏电的设备使人免于触电。
● 零线断开保护:外部零线被断开或松动后,三相电压不平衡到一定值,保护器跳闸保护。
● 合闸前故障检测:在合闸前自动检测供电线路电压、零火线接反、零线断开等,如存在此类故障,保护器拒绝合闸供电。
● 故障报警:上述保护断开的同时,相应指示灯亮红灯,指示相应的故障类型。
● 自身防雷:具备两级复合防雷保护。
● 线路防雷:带网络接口的产品能同时提供电源与网络线路的防雷保护。
● 通讯功能:485通讯远程监控。
● 数显功能:数码管显示电压、电流、漏流信息。
■技术参数
型 号 项 目 | LKX-ZD/10A | LKX-ZD/16A | LKX-ZD/32A | LKX-ZD/63A | |
工作电压(VAC) | 85~300 | 85~300 | 85~300 | 85~300 | |
频率(Hz) | 50/60 | 50/60 | 50/60 | 50/60 | |
额定电流In(A) | 10 | 16 | 32 | 63 | |
电流保护 | 过流动作电流(A) | 11.5 | 18.4 | 36.8 | 72.45 |
短路动作电流(A) | 30 | 48 | 96 | 189 | |
过流断开动作时间 | 2s<t<3s | ||||
短路断开动作时间 | ≤0.1s | ||||
漏电保护 | 漏电动作电流 | ≥30mA | |||
漏电不动作电流 | ≤15mA | ||||
小电流漏电 (≥30mA,<250mA) 断开动作时间 | ≤0.1s | ||||
大电流漏电(≥250mA)断开动作时间 | ≤0.04s | ||||
电压保护 | 过压动作电压 | ≥275±10VAC | |||
欠压动作电压 | ≤130±10VAC | ||||
过压、欠压断开时间 | ≤3s | ||||
自动重合闸 | 自动重合闸次数 | 漏电、过流、短路故障3次;过、欠压、零火线接反故障无限次,故障未解除不合闸(可以根据要求调整) | |||
自动重合闸时间 | 30秒/30分钟/60分钟(可以根据要求调整)。任一次自动重合闸成功10秒内没有故障,故障次数自动清零,下次故障又从第一次开始计算。经过连续三次合闸后故障仍然存在,则本产品将进入自锁状态,不再进行重合闸。 (其中过、欠压 2分钟后不合闸自检,电压正常后才合闸。) | ||||
合闸前故障检测 | 有 | ||||
自身防雷 | 电源:在L-N间加1.2/50μs(8/20μs)组合波,2kV不产生误动作,10kV不损坏。 | ||||
工作环境条件 | 温度范围:-20~+55℃;湿度范围:≤95% RH; | ||||
安装方式 | 35mm导轨式安装 | ||||
自身功耗 | 约1W |
■防雷参数
注:不带网络接口的产品只具备自身防雷性能,不具备电源、网络线路防雷;带网络接口的产品同时具备电源、网络线路防雷和自身防雷性能。
线路 | 额定工 作电压 Un | 最大持 续工作 电压 Uc | 电压 保护 水平 Up(V) | 传输 特性 | 标称放 电电流 In(kA, 8/20μs) | 最大放 电电流 Imax(kA, 8/20μs) | 响应 时间 tA(ns) | 插入 损耗 (dB) |
电源 | 220VAC | 320VAC | 1100 | — | 5 | 10 | ≤25 | — |
网络 | 5V | 6V | 20 | 100Mbps | 2.5 | 5 | ≤1 | ≤0.2 |
■安装说明
●安装前必须切断电源,严禁带电操作。
●将本产品安装在墙壁上或机箱内,电源接输入端,负载接输出端。要求安装在高度为1.7米以上,人不容易接触到的地方,且避免直接日晒或雨淋。
●安装时请根据安装示意图所示连接,上端为输入端,L接火线,N接零线,下端为输出端,L接火线,N接零线,PE接地线;485通讯信号线路的A、B为信号的两极。
●严禁火线与零线接反;严禁出线端相间进行绝缘测试。
●本产品有零火线接反保护功能,需要此功能须接地,不需要可不接。
●打开电源开关,“运行”指示灯秒闪烁,“输出”指示灯长亮,此时本产品正常合闸;若此时任何指示灯亮红灯,表明线路有相应的故障,应关掉电源开关,排除故障后,再打开电源开关。
●本产品可代替普通漏电开关,安装时不要与漏电开关同时使用。
■操作使用及指示灯说明
●本产品合闸供电时,“运行”指示灯亮状态秒闪烁,“输出”指示灯长亮。其他指示灯说明如下:
“电压”指示灯:长亮表示欠压,快闪烁表示过压;
“漏电”指示灯:长亮表示漏电,快闪烁表示零火线接反或零线供电异常;
“短路”指示灯:长亮表示过流,快闪烁表示短路;
●连续三次合闸失败,本产品进入自锁状态,此时可以通过手动切断电源进行复位。
●建议每个月按下试验按钮,检测本产品的性能。按下试验键后跳闸,“漏电”指示灯长亮,30秒后自动重合闸恢复供电,表明本产品性能良好。
■查询及设置
●数码管显示的各字母含义如下:
●在“初始界面”短按“设置查询”按钮,可依次查看“电源电压”、“电源电流”、“漏电流数值”。
●在自动显示界面长按“设置查询”按钮进入查询设置界面,短按“设置查询”按钮可依次查看“通讯地址”、“欠压故障次数”、“过压故障次数”、“过流故障次数”、“漏流故障次数”、“自动显示参数种类”、“档位”。
●在“通讯地址”下,长按“设置查询”按钮后数值闪烁,可通过短按“设置查询”按钮修改通讯地址。
●在“欠压故障次数”、“过压故障次数”、“过流故障次数”、“漏流故障次数”下,长按“设置查询”按钮后数值闪烁,可通过短按“设置查询”按钮清零相应故障次数。
●在“自动显示参数种类”下,长按“设置查询”按钮后数值闪烁。可通过短按“设置查询”按钮切换自动显示参数种类。其中U表示电压,A表示电流,nA表示漏电流。
●20s内不按“设置查询”按钮,自动重合闸设备自动保存设置,并跳转到“初始界面”。
